近日因網上瀏覽的偶遇，筆者買了件 2.4GHz WiFi (IMS Band )產品，基於探索精神，搜尋了些無線電相關資料。 在智能電話 apps以及網購大潮影響下，加上習性，筆者累積了大大小小的"垃圾"，當中含有 2.4GHz成份只一點點。 心想既然木已成舟，何不順水推舟 !

2.4GHz IMS Band， 陌生而又熟識，好奇心驅使下，昨日用十多年前購入的銅金屬膠紙，以「手工勞作」方式試製磚 "銅豆腐" 空腔諧振帶通濾波器(Cavity Band Bass Filter)。

本來若廉宜的話，可網購成或半製成品帶通濾波器。 一看，不合心水，送也無用，合心水的未計運費價值四位數字起，內心在需要還是想要之間躊躇著。
以四字真言，"窮無選擇"不買，節省了金錢及存放空間。

筆者最近一次製作無線電濾波器已是 2006年，且是 VHF 低段 50MHz頻，2400MHz (2.4GHz)"微波"頻濾波器未製作過。 經連日資料搜羅及評估後定案。

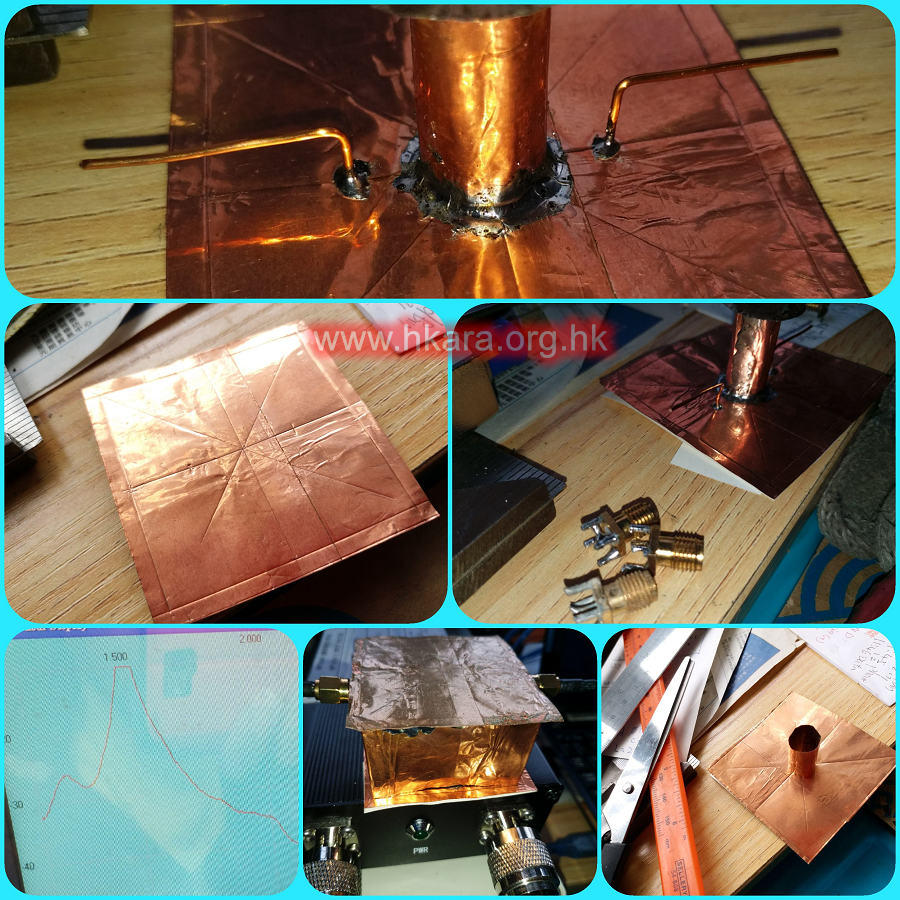

材料: 長幾拾mm 銅膠紙，少段1mm 銅線，玩小製作時拆除的SMA 連接器，加方便提取之有限測試能力器件及缺乏的技術，免卻千言馬語嚇怕看倌，盡量以省略圖片示之。

組是次 2.4GHz 濾波器過程，曾考慮銅膠紙太單薄，易灣曲變形，帶通太闊或過窄，插入損耗 insertion loss 大，衰減度不足，工序繁複，調校困難，沒合適設備量度，，，，，，等等

未知數太多，空想不成，動手試製為實 !
配合潮流不論成敗，均可輔以 "嘴砲" 補救甚或天馬行空圓完一番，說說笑而已別當真 : )

話說回 2.4GHz 濾波器試製作感覺:
勞作階段若手工靈巧點更美更快完成: 筆者因笨拙，用了大約 6小時完成。
如有專業儀器可精準多。
下次製作，結果應會更好(不幹了，成品貴得有其道理)。
勞作階段後，初步調整期: 2小時。
粗剪裁後封盒細調: 2小時內完成。

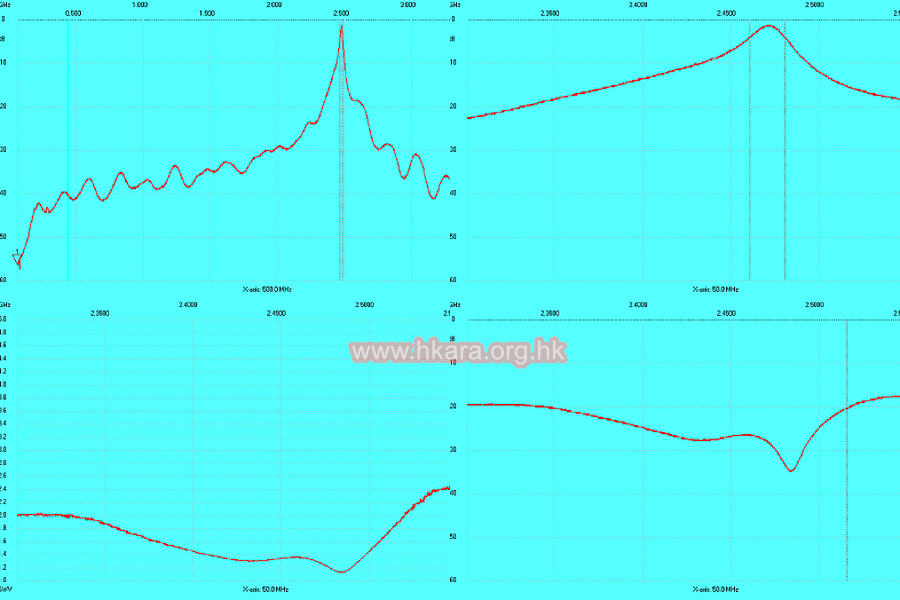

測量最終參數(業餘初級，不包準) :

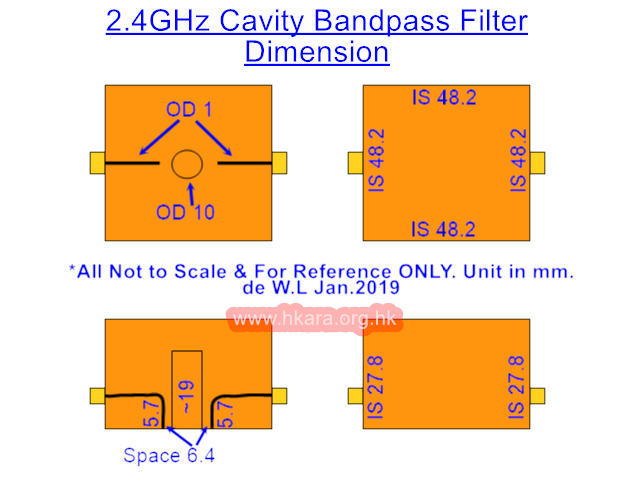

銅盒呎吋:
四內邊: 各 48.2mm
盒內高: 27.8mm
中心諧振柱: 外徑 10mm，高原 23mm(實測諧振頻 15xxMHz)， 改短至 : ~19mm 諧振頻近 24xxMHz

總結 :
# 手試作 "銅豆腐" 2.4GHz 帶通濾波器，符合原想像效果，應有實際作用，若能在外輔加硬盒保護會持久可用 。
# 應用非專業級 "儀器" 亦可調整，量度2400MHz 。
# 玩小製作需要取捨及妥協。
# 成品貴得有其道理。

*所有資料圖片只供參考，不能作準，筆者保留最終所有權。

謝謝閱覽 !
73s
de W.L
