剛考到牌的人仕，第一時間當然是想到買機；但有否想過自製一支144MHz的Dipole天線，既能將考試中的知識學以致用、又隨時可以省下數百大圓。

材料如下：

19吋長銅枝兩枝，可到新填地街，或鴨寮街的東成無線電行購買
RG58A或相同特性的同軸電纜一條，長度適中
BNC接頭一個
雪條棒數條，或類似的絕緣物
索帶數條


一般Dipole天線的長度〔呎〕計算公式＝492/操作頻率〔Mhz〕

以VHF業餘頻道為例，我們通常用中心操作頻率計算，即145Mhz。


另需考慮導體對電波的損耗作為常數，銅棒此處取0.95。

Dipole天線的長度〔呎〕＝ 492X0.95 /145
＝3.22 呎

因為這是一枝DIPOLE天線，所以將其長度除二，即每邊長度約為19吋。製作很簡單，只需將同軸電纜去皮，將屏閉網和芯線分別銲在兩枝銅枝的一端。然後將雪條棒以T字形架在兩枝銅枝和同軸電纜的底部，並用索帶將之固定。請參考圖一。

記著屏閉網和芯線銲接至兩枝銅枝部分空間比較少，為防止短路，請考慮在兩者之間滴一些熱溶膠作為絕緣
之用。另外，請跟據閣下的實際需要加上一些防水工事。

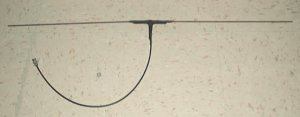

圖一 完成圖
