VR2LW 製作的V.H.F業餘頻段半波天線 by VR2XVD Oct.05
要無線電通訊效果好除操作員及外來干擾因數影響外，還有四大要數:
一.)選擇合適、合法、合用頻段及模式。
二.) 通訊雙方設立收、發天線之位置。
三.)天線系統的整體效能。
四.)通訊機器的整體性能。
V.H.F 業餘無線電頻段中以 144MHz (2m) 頻段最普遍被本地同好使用。近年在各熱心同好積極推廣下，不少同好均主動參與各項有意義的義務無線電通訊支援工作，而這些義務支援通常均在郊野範圍內舉行，移動手持機 無線電通訊操作佔頗重比例。
義務無線電支援工作，訊息要明快清晰、準確可靠，要達至這項 "高要求"，協辦之無線電通訊支援組識、熱心同好，需在支援工作前測試、評估及在活動中投放大量通訊資源以求達至更高指標。
眾所週知通訊(交通)是雙向的，單靠某一方努力可能無法成事，這重要 "不二" 竅門各義務支援同好均心明道理。半波天線是最基本的諧振天線，結構簡單兼工作效率高 ，正適合手持機操作通訊要求。
本文所介紹之V.H.F 144MHz 業餘頻段半波長天線屬終端饋電式半波天線，天線由阻抗匹配器、金屬拉尺組成，資料、圖片為同好VR2LW 提供及研製。天線既便攜又效率高且不易折斷。
本文介紹之天線 特點：
材料便宜易找
製作簡單，成功率高
適合戶外活動
|
~~~ 圖例 ~~~ |
|

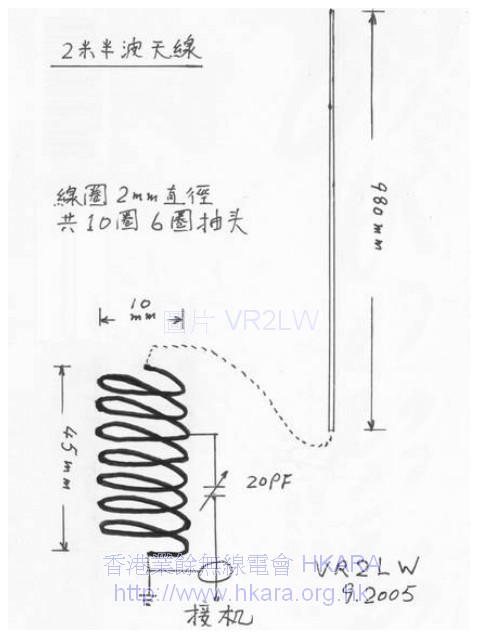

VHF 144MHz 業餘頻段半波天線電路圖 |
|
|
|

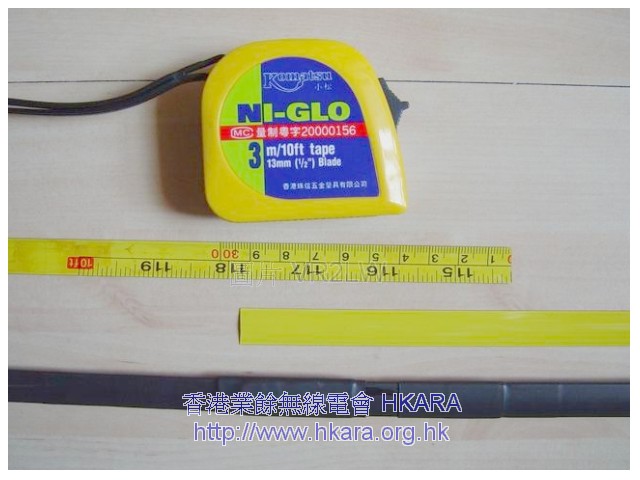

天線半波主體(振子)材料，金屬拉尺 (約HK$10/ 3米長尺)，下方黑色為熱縮管作為天線外套。 |
|
|
|

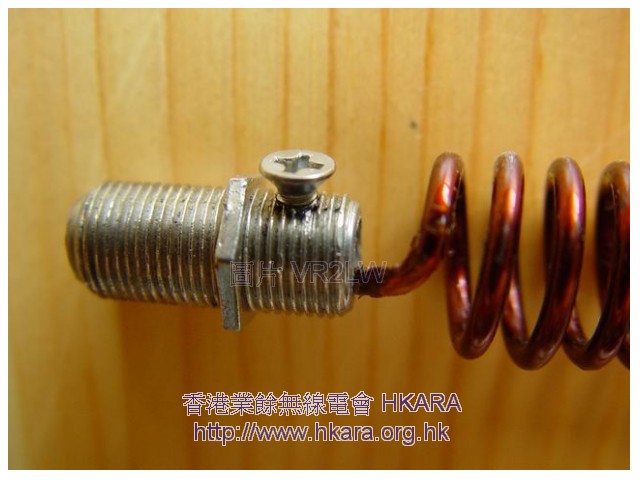

線圈接振子(加工) |
|
|
|

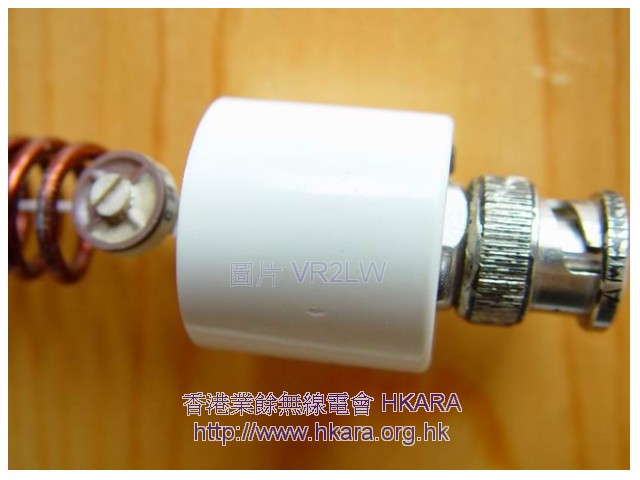

匹配器底部( 接手機 ) |
|
|
|

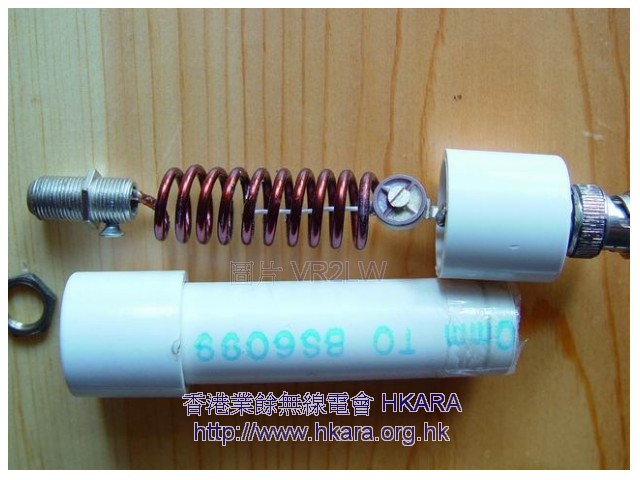

匹配器內部 |
|
|
|

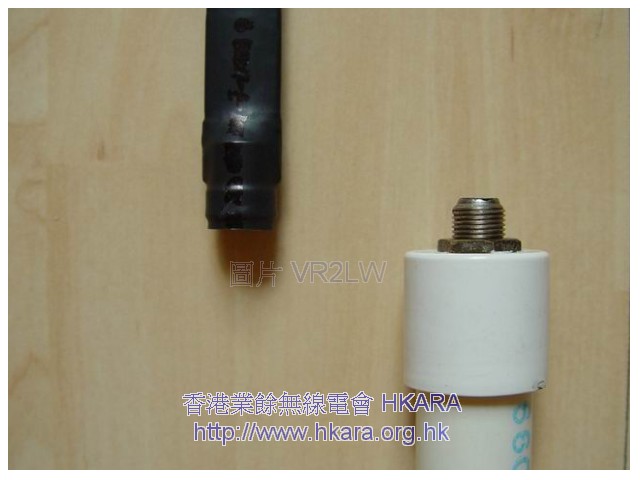

振子與線圈接合處 |
|
|
|

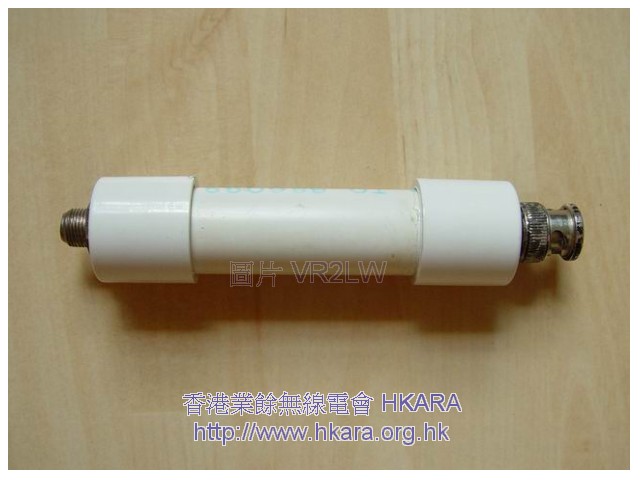

匹配器 |
|
|
|

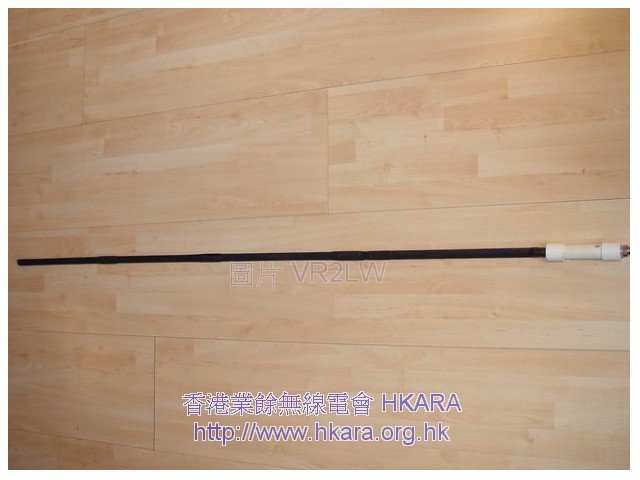

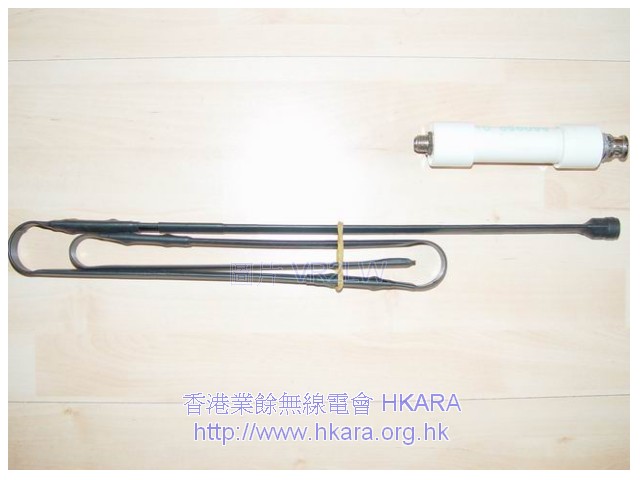

完成後之144MHz半波天線 |
|
|
|

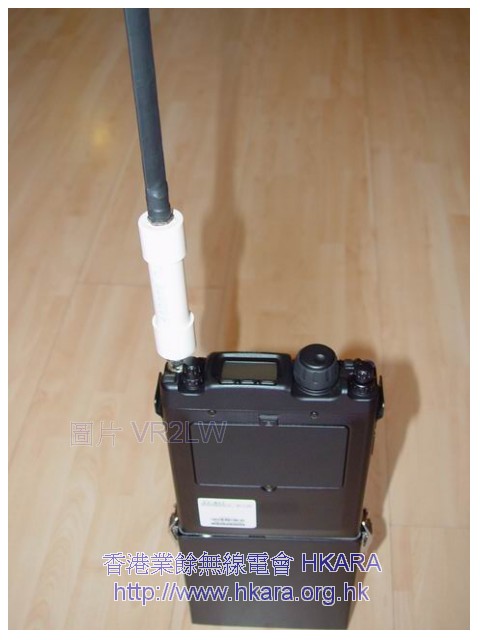

接FT-817便攜式無線電機示例 |
|
|
|
接手持機 C-150 示例 |
|
|
|
半波天線摺疊起來方便攜帶 |
|
|
**請注意
#結構安全,防水、防潮。
#調校半可調電容數值及半波長電線長度 可使工作頻點 駐波比(VSWR)低至近1:1。
本文僅供參考歡迎註明出處者原文轉載或超連結，唯筆者保留一切最終處理權。
#特別多謝 VR2LW 提供資料及圖片#
另據聞近日天線製作者正頻頻有新製品在測試中，可能不久將來又有資料與各位分享。
73s!
de VR2XVD Oct.05
