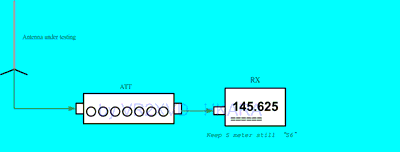

| 接收架設示意圖 (調整衰減器使接收訊號表保持在"S6") |
 |

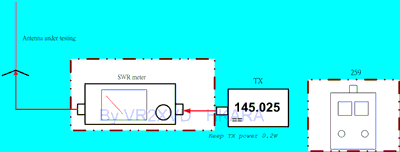

| 發射架設示意圖 |  |
天線效能小測試 By VR2XVD HKARA Aug04
希望更進一步改善VR2A 中繼收、發覆蓋效能，好讓會員、同好更方便使用中繼站，是吾等長期貫徹的努力目標。
要有效擴大無線電通訊收、發覆蓋範圍，良好位置、天線系統效能，機器性能及有效維護是關鍵之所在。考慮目前VR2A中繼站各項條件，改進天線是其中一項較簡單而較顯注之方法。
日前筆者因需增添裝備參與友會之無線電義工服務，而前往無線電商店購物，在一輪又一輪 "搞搞震" 後眼前突然一亮，多月前在國內欲購買之145MHz頻段高增益 "玻璃鋼" 基地台天線出現於香港，且售價合理再加上免卻了不少運輸問題。與一熱心同好提及筆者相遇"玻璃鋼" 天線後，該同好指應試試 看"玻璃鋼" 威力！並承諾為該天線包底，於是...

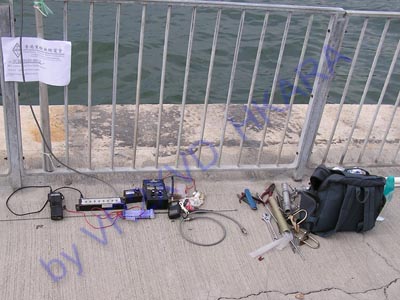

更改VR2A中繼天線需經一連串安排，為免影響正常運作，筆者策劃了一項天線預演試驗。預演試驗除新購之145MHz頻段高增益 "玻璃鋼" 基地台天線外，另外找來兩套合145MHz頻段之 基地台天線，先後得到幾位同好協助下，於香港島上環海旁進行天線效能試驗，並備妥各大小工具及259天線SWR分析儀、駐波比表、0~60dB可調高頻衰減器，C520手機等。
| 接收架設示意圖 (調整衰減器使接收訊號表保持在"S6") |
|
| 發射架設示意圖 | |
| 架設圖 |  |

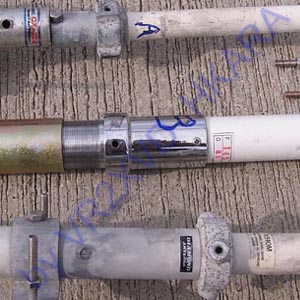

**為排除先入為主之錯誤，三天線分別被編為代號A天線、B天線、C天線。

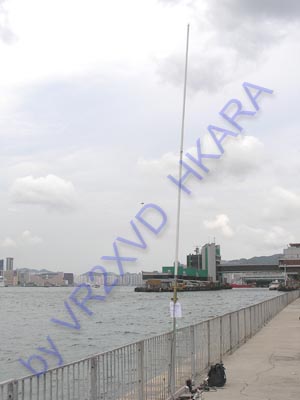

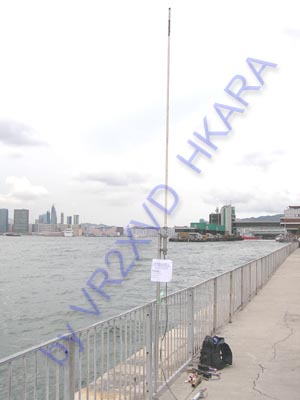

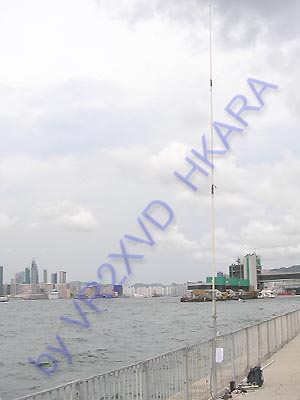

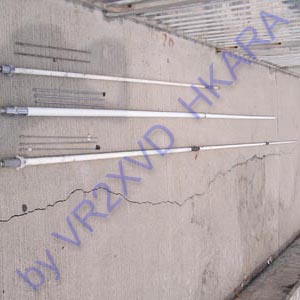

| 圖由上而下 A天線、B天線、C天線 | |
 |
 |
| 步驟 /天線編號 | 天線接收VR2A 下行頻145.625MHz 強度保持"S6"位置 | 天線於145.025MHz發射 |
1. / A天線 |
衰減器調至 30dB | 九龍區Ham 收到S5 香港區Ham 收到S8 |
2. / B天線 |
衰減器調至7dB | 九龍區Ham 收不到 香港區Ham 收到S6 ?? |
3. / C天線 |
衰減器調至 33dB | 九龍區Ham 收到S5~7 香港區Ham 收到S9 |
| 天線編號<-->型號 | 標稱電氣性能/物理長度 | 最低駐波比之頻點 |
| B天線= "玻璃鋼" 基地台天線 | F=145MHz,G=8.5dBi / 長約3.7m | @145 MHz VSWR >1 :3,@154.6MHz VSWR < 1:1.2 |
| A天線=Comet 型號 CX-725 | 50/144/430MHz ,增益=2.15/6.2/8.4dBi / 長約2.43m | @145.4MHz VSWR <1:1.2 |
| C天線= Diamond 型號 X-510M | 144/430MHz ,增益=8.3/11.7dBi長約5.2.m | @145.0MHz VSWR <1:1.2 |
總結：
綜合以上所得數字，若以 CX-725(A天線) 廠方標稱144MHz增益6.2dBi為基準
粗略估計:
= 9. 2dBi
= -16. 8dBi ?? (手文之誤！？ F=145MHz--->154MHz & 8.5dBi ---> 5.8dBi )
本文祇作粗略及簡單測試，僅供初步參考，同時並不能確保所得之結果準確度。
73s!
de VR2XVD Aug.04
#特別多謝VR2XRX、VR2ZIP及VR2ZTI ，協助、提供運輸及訊號報告#
