2005年3月 VR2A 正器篇 by VR2XVD  Mar.05

**本文所有資料僅供參考歡迎已獲授權者轉載，或註明出處者超連結 ，唯筆者保留一切最終處理權。**

序：

一貫如始，筆者自初接觸VHF、UHF頻收、發機以來均懷著希望業餘無線電同好們通訊相方均持便攜式手機(Handheld Transceiver)已清晰通訊的夢想，可是業餘資源、香港地勢、建築物障礙...等令夢想 "幾成炮影"，有幸持相近目標的各方同好友好為數不少 ，05年的今天同好多了，服務業餘無線電中繼多了，設位置、數量及質量均較從前更合實際需求，且耐練地向理想目標前進。

當早年(01年尾)  VR2A  業餘無線電中繼，在各位努力下成為首個成功突破遠年慣例開通之業餘無線電中繼。

雙功器 (Duplexer)   一相當重要、關鍵之無線電中繼成份組件：

舉例如 VR2A 業餘無線電中繼防止下行頻 (Down link)"強大" 發射訊號 22,000mW (+43.4dBm)蓋過/干擾接收上行頻(Up link) 微弱訊號0.0000000000015mW(-119dBm)，發、收訊號強度比為  17,500,000,000,000,000 : 1 ，以對數(log)方式表示較為簡潔清晰，發、收訊號強度比 為 162分貝(dB)  ，採用一個供中繼站上行、下行頻共用天線而又能同時有效分隔收、發訊號的無源器件---Duplexer是 業餘無線電中繼其中一個常用而可靠的器件。

 當然業餘無線電實時類比訊號(Real time Analog signal)是不容易，應是說成 "不能" 在同時、同地、同頻、同天線轉駁，所以基本上類比訊號業餘無線電中繼站分別用不同的頻率進行實時收、發轉駁(中繼)， 以達至無線電實時中繼而無上行、下行頻訊號阻塞之目標。

Duplexer電器特性亦因分開兩個頻率實時收、發而沒必要達 162db上行、下行頻分隔度(Isolation)，一般而然標準145MHz 頻業餘無線電中繼Duplexer isolation達 70db以上已可滿足最低應用之要求。

近日分別得到VR2YMY、VR2VIP 送出退下火線之 8"(吋) 直徑空腔諧振濾波器(Cavity Filter)，VR2IL之假負載(Dummy load)，VR2XVC 之雙屏敝同軸電纜(Double Shielding Coaxial Cable)，他們全部均無償送出可組成VHF Duplexer 的珍貴有用材料，這促使筆者技癢難擋，可惜眼高手低。

正所為好事多磨，偶遇上坊間甚麼與VHF Duplexer有關的資料、硬件等筆者均十分關注、收集，經驗所得以4～5" 150MHz頻傳呼台Cavity Filter改製組裝之145MHz頻業餘無線電中繼用 Duplexer 要低通過損耗(Insertion Loss)、高帶阻(Deep Notch)特性較困難達標。

因此嘗試收集非上述4～5"種類之 Cavity Filter 進行改製，可是手頭上的 4枝  8" Band pass  Cavity Filter 最低可用工作頻不能調至145MHz段，幸好再得 VR2VIP出手幫忙。

筆者再把由VR2VIP 改成後之 8" Band pass Cavity Filter    轉為 Notch Filter ---＞>

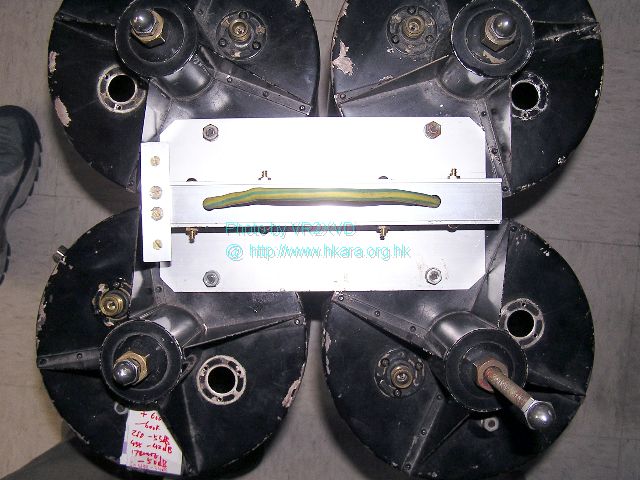

經連番努力後 4 x 8"Cavity Filter 轉為145MHz 業餘無線電中繼 Duplexer，此Duplexer效能較從前之製作好， 可為目前、未來之業餘無線電中繼站做好工夫，同時VR2A Mar.05 改進至今已如期完成。

• 特別多謝 VR2VTV 無償提供 全程快妥之物流及耐心的協助。

• VR2VIP在黃昏下班後抽出寶貴休息時間帶備工具前來修改這些 "不合頻筒"。

• 與及各位的協助。

**本文所有資料僅供參考歡迎已獲授權者轉載，或註明出處者超連結 ，唯筆者保留一切最終處理權。**

TNX & 73s!

de VR2XVD  Mar.05
